ระบบผลิตไฟฟ้าพลังงานแสงอาทิตย์เชื่อมต่อสายส่ง (Solar power grid connected system )



ระบบการทำงานของไฟฟ้าพลังงานแสงอาทิตย์โดยทั่วไปจะทราบว่ามีแผงโซล่าเซลล์เป็นอุปกรณ์เปลี่ยนจากพลังงานแสงแดดเป็นพลังงานไฟฟ้า โดยไฟฟ้าที่ได้นำไปชาร์ทเข้าแบตเตอรี่เพื่อเก็บไฟฟ้าไว้ใช้ในเวลาที่จำเป็น ระบบดังกล่าวเรียกว่าระบบเดี่ยว (stand a lone) ซึ่งระบบดังกล่าวเหมาะสำหรับที่ที่ไม่มีไฟฟ้า เช่น ภูเขา เกาะ หรือไร่ นา สวน เป็นต้น ระบบดังกล่าวต้องมีแบตเตอรี่เพื่อเก็บรักษาประจุไฟฟ้าไว้ และแบตเตอรี่อาจจะมีอายุการใช้งานคือต้องเปลี่ยนทุก 3-5 ปี ดังนั้นระบบนี้อาจจะไม่เหมาะสมสำหรับพื้นที่ที่ไม่ไฟฟ้าเข้าถึงแล้ว ดังนั้นทางเอ็นจินีโอจึงขอเสนอระบบที่เหมาะสมกับพื้นที่ที่มีไฟฟ้าอยู่แล้ว แต่ต้องการใช้ระบบพลังงานแสงอาทิตย์เพื่อลดค่าใช้จ่ายทางด้านไฟฟ้าภายในบ้าน หรือต้องการที่จะติดตั้งเพื่อทำการจำหน่ายไฟฟ้าให้กับทางไฟฟ้าฝ่ายภูมิภาค ซึ่งปัจจุบันทางรัฐบาลให้การอุดหนุนผู้ที่สนใจผลิตไฟฟ้าเพื่อจำหน่าย โดยเพิ่มค่าไฟฟ้าที่ต้องการจำหน่ายคืนให้กับทางการเพิ่มขึ้นอีกหน่วยละ 8 บาท + ค่าไฟฟ้าฐาน 3.5 บาทรวมทั้งสิ้น 11.5 บาทต่อหน่วย ซึ่งทำให้คุมทุนในเวลาไม่เกิน 10 ปี ระบบดังกล่าวเริ่มเป็นที่รู้จักมากขึ้นด้วยข้อดีคือไม่ต้องการแบตเตอรี่สำหรับสำรองไฟฟ้า จึงทำให้ไม่มีค่าบำรุงรักษา ระบบนี้มีขึ้นตอนทำงานไม่ซับซ้อน โดยไฟฟ้าที่ผลิตได้จากแผงโซล่าเซลล์จะถูกต่อเข้ากับเครื่องแปลงไฟฟ้า ( Grid invertor) และเครื่องแปลงไฟฟ้าจะถูกต่อเข้ากับไฟฟ้าโดยตรง เมื่อมีแสงแดดโซล่าเซลล์จะผลิตไฟฟ้าผ่านระบบแปลงและจ่ายเข้าตรงทำให้มิเตอร์ของการไฟฟ้าหมุนน้อยลง จึงทำให้จ่ายค่าไฟฟ้าน้อยลง ในกรณีที่ออกแบบระบบผลิตไฟฟ้าพลังงานแสงอาทิตย์มากกว่าการใช้งานภายใน ทำให้มิเตอร์ของการไฟฟ้าไม่หมุน ในกรณีนี้สามารถทำสัญญาซื้อขายไฟฟ้ากับการไฟฟ้าได้อีกด้วย

บทความนี้จึงนำเสนอผลงานของเอ็นจินีโอ ติดตั้งระบบผลิตไฟฟ้าเชื่อมต่อสายส่งขนาด 5000 วัตต์ ที่กองทัพภาคที่ 2 ค่ายสุรนารี จังหวัดนครราชสีมา เพื่อให้ได้ประโยชน์ในการใช้พื้นที่สูงสุดจึงออกแบบให้แผงโซล่าเซลล์ติดตั้งบนโรงจอดรถ โดยใช้แผงโซล่าเซลล์ขนาด 130 วัตต์จำนวน 39 แผงรวมกำลังผลิตที่ได้สูงสุด 5,070 วัตต์ต่อชั่วโมง โดยระบบเชื่อมต่อไฟฟ้าจะติดตั้งไว้ที่อาคารพลเรือน เพื่อเป็นการลดค่าไฟฟ้าให้กับหน่วยงาน

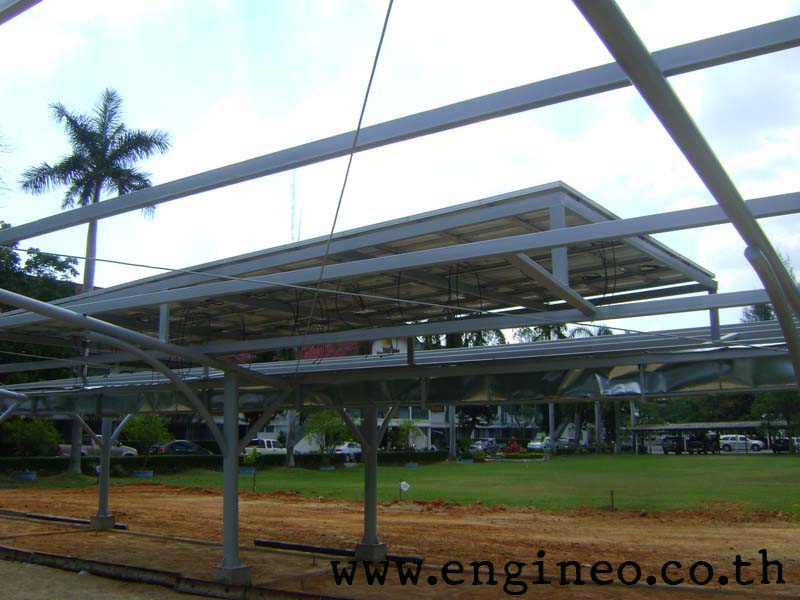

ทำการก่อสร้างโรงจอดรถพร้อมกับวางแผงโซล่าเซลล์จำนวน 39 แผงไว้ด้านบน

ด

หลังจากวางแผงโซล่าเซลล์เสร็จแล้งทำการมุงหลังคาโรงจอดรถโดยใช้แผ่นเหล็กบาง และเทปูนสวยงามนอกจากจะเป็นที่จอดรถยนต์แล้วยังใช้เป็นที่ผลิตไฟฟ้าได้ด้วย

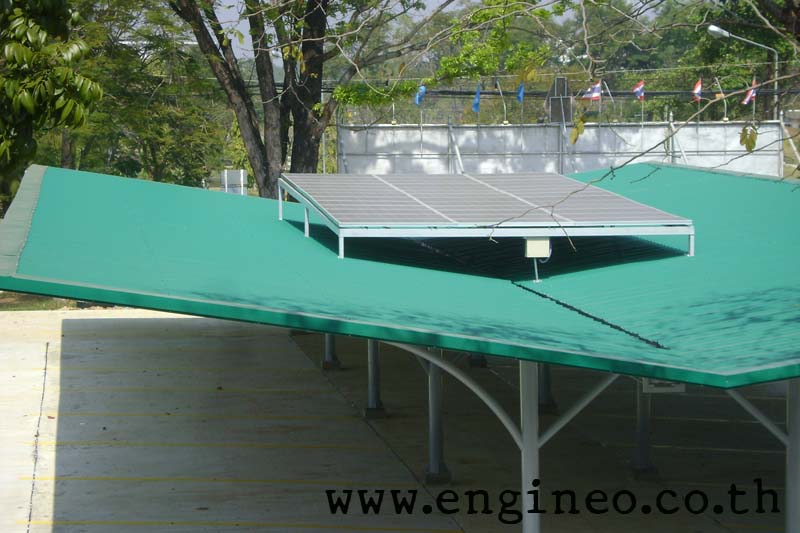

เมื่อมองด้านบนหลังคาจอดรถ จะพบว่ามีแผงโซล่าเซลล์วางกลมกลืนกับหลังโรงจอดรถ

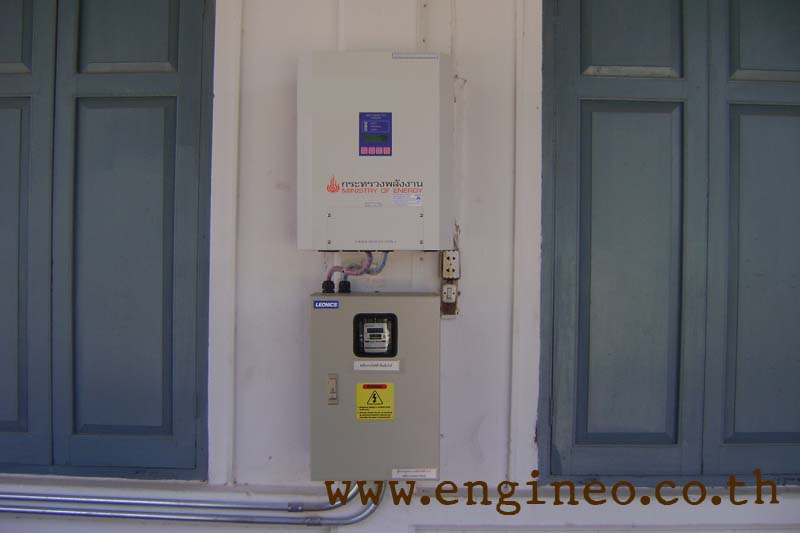

อุปกรณ์แปลงไฟฟ้าขนาด 5,000 วัตต์ พร้อมแสดงผลติดตั้งบนผนังอย่างเรียบร้อย ใช้พื้นที่ติดตั้งไม่มาก



ตัวเครื่องสามารถแสดงผล กำลังผลิตไฟฟ้าได้

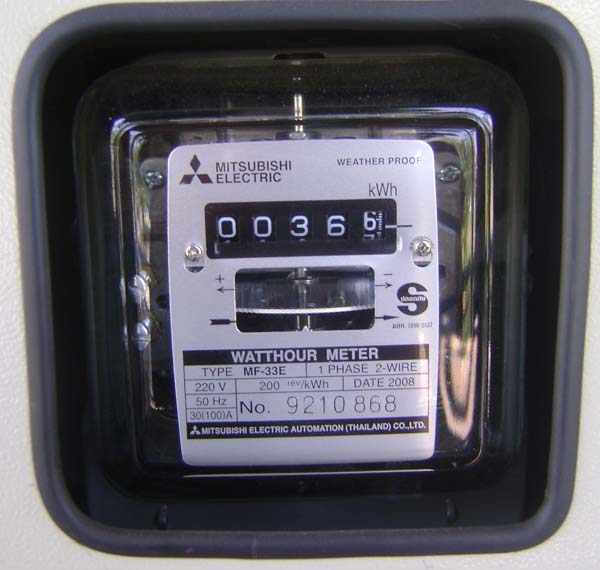

เมื่อระบบทำงานไปได้ 14 วันพบว่ากำลังผลิตไฟฟ้าสะสมอยู่ที่ 366 หน่วย แสดงว่าระบบนี้สามารถผลิตไฟฟ้าต่อวันได้ประมาณ 27 หน่วย





สำหรับผู้ที่สนใจระบบนี้ทางเราได้แสดงไดอะแกรม ของระบบนี้ดังนี้ แต่การต่อระบบนี้ต้องอาศัยวิศวกรที่มีความเชียวชาญ เนื่องจากการทำงานต้องอาศัยความละเอียด เพื่อให้ระบบสามารถผลิตไฟฟ้าได้สูงสุด







หากสนใจระบบดังกล่าวสามารถติดต่อ เอ็นจินีโอ

ระบบนี้สามารถทำเพื่อจำหน่ายไฟฟ้าให้กับการไฟฟ้าได้
